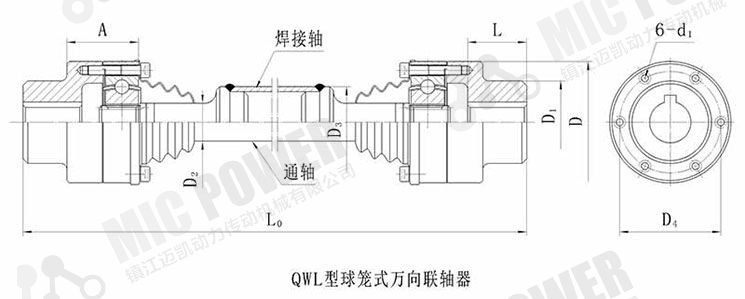

QWL球籠式聯軸器

產品說明：

球籠式萬向聯軸器的特點

（1）具有緩沖、減振性能，可降低噪聲，自動循環潤滑；

（2）在相同回轉直徑和傾角下，可提高 0.5～1倍的承載能力；

（3）同步性好，即使單球鉸柱塞式萬向聯軸器也可保證同步性；

（4）軸向  x，徑向 y初償量均較大，尤其是軸向   x無需外聯花鍵即可實現；

（5）結構新穎，質量輕，工藝性好，易于批量生產，降低成本；

（6）工作可靠，裝拆方便，便于維護，使用壽命長，不僅是低速重載和常規轉速工況軸系傳動的通用部件，而且也可用于高速傳動。該萬向聯軸器適用范圍廣泛，尤其是適合于大傾角、徑向尺寸受限制工況條件的軸系傳動。球籠式萬向聯軸器是通過球籠外環和星形內環分別與主、從動軸相聯，傳力鋼球的中心都位于通過聯軸器中心的平面內，并裝在由球形外環和星形內環外球面凹槽組成的滾道中，兩個球面的中心與萬向聯軸器的中心重合，為了保證所有鋼球中心都在兩軸軸線間夾角的平分面上，鋼球裝于球籠內，從而保證了聯軸器主、從動軸之間的夾角變化時，傳力點能始終位于夾角的平分線上，因此，球籠式萬向聯軸器主、從動軸間的傳速得以保持同步。

詳細參數：
